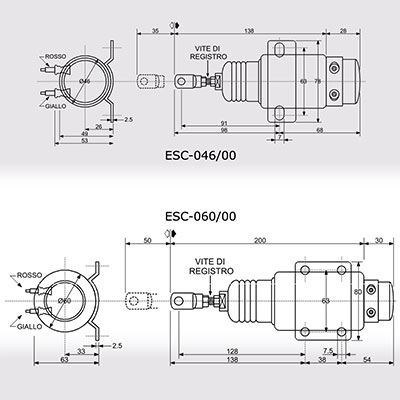

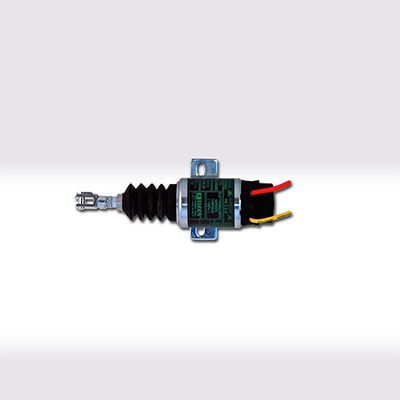

ESC-046/00 - ESC-060/00

ELECTROIMANES DE TRACCIÓN DE PARADA DE LOS MOTORES

Estos electroimanes son solamente de tracción y para uso continuo (con doble serpentín interno). El ESC-046/00 y el ESC-060/00 tienen dos tamaños distintos con diferentes fuerzas.

FUNCIONAMIENTO

Conectado en la palanca respectiva, el electroimán para el motor cuando está excitado. Para permitir la excitación, alimente la BOBINE DE RETENCIÓN por medio del hilo amarillo; durante la fase de puesta en marcha el electroimán se excita con la BOBINA DE POTENCIA a través del hilo rojo. Después de efectuada la tracción, un contacto interno desconecta la bobina de potencia dejando el electroimán excitado en servicio continuo, con la mínima absorción (0.6A a 12V - 0.3A a 24V) y sin sobrecalentamiento. Interrumpiendo la alimentación de la BOBINA DE RETENCIÓN (hilo amarillo), la palanca conectada el electroimán queda libre para volver a la posición de parada.

DATOS DE IDENTIFICACIÓN

Tipo Código
ESC-046/00 12V 00570201
ESC-046/00 24V 00570202
ESC-060/00 12V 00570211
ESC-060/00 24V 00570212

DOWNLOAD

Manual
Manual de uso e instrucción ESC-046/00
Manual de uso e instrucción ESC-060/00
