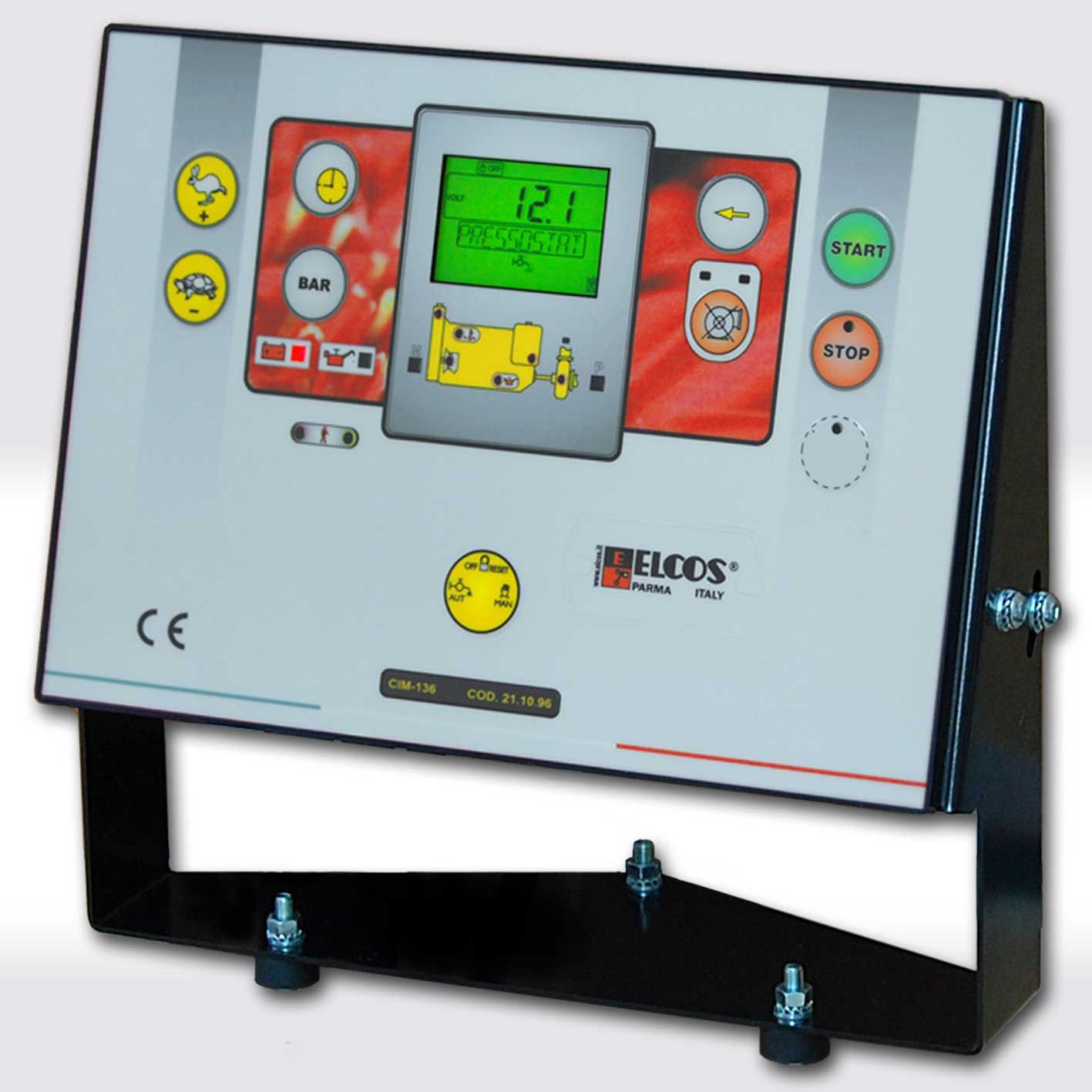

CIM-136/4GW - CIM-137/4GW

CENTRALINA DI COMANDO E PROTEZIONE MOTOPOMPA IRRIGAZIONE

Centraline che oltre al comando manuale da operatore permettono anche il suo comando automatico da contatto esterno. Inoltre la CIM-136/4GW e la CIM-137/4GW hanno in più il modem 2G/3G/4G integrato che permette un controllo a distanza della motopompa tramite app, browser o SMS. Con il semplice avviamento della motopompa la CIM-136/4G o la CIM-137/4G sorvegliano automaticamente tutti i suoi parametri ed allarmi, senza alcuna regolazione dell'operatore. Se collegate ad un loro attuatore, installato sull'acceleratore del motore diesel, effettuano la regolazione automatica per mantenere costante la pressione di irrigazione. Hanno a corredo sia la sonda elettronica per la pompa che il cablaggio, per un loro facile collegamento. Adatte per un montaggio direttamente sulla motopompa, sia ad incasso che con la loro eventuale staffa autonoma. Possibili connessioni con diesel dotati di CAN-BUS.

FUNZIONI DISTINTIVE

- Realizzata per montaggio sia a pannello che con la sua staffa (a richiesta).
- Strumenti digitali (contaore, manometro olio, termometro acqua/olio, temporizzatore, manometro acqua pompa, indicatore livello combustibile, contagiri, voltmetro batteria).
- Regola la velocità del motore tramite l’attuatore (a richiesta) mantenendo costante la pressione dell’impianto di irrigazione.
- Controlla il flusso d’acqua nella tubazione.
- Sorveglianza automatica anomalie motopompa (insufficiente pressione olio, sovratemperatura, rottura cinghia, minimo livello combustibile, A1 disponibile, bassa pressione combustibile, basso livello liquido raffreddamento, insufficiente pressione acqua pompa, sovrappressione acqua pompa).
- Comando remoto tramite app, browser o SMS.
- Orologio per programmare l’avviamento o il blocco della macchina.
- Accelerazione e decelerazione automaticamente regolata all'avviamento e all'arresto della motopompa.
- Funzione antibrina e funzione rilancio di pressione.
- Possibili versioni con connessione CANBus SAE J1939 per motori FPT, John Deere e JCB. (solo nella CIM-136)
- Spie olio e batteria.
- Esclusione protezione pompa.
- Corredata di trasmettitore elettronico pressione acqua.
- Dotata di modem GSM 2G/3G/4G incorporato per un completo controllo remoto.

DATI IDENTIFICATIVI

Tipo Codice
CIM-136/4G 00211142
CIM-136-FPT/4G 12V 00211145
CIM-136-FPT/4G 24V 00211146
CIM-136-JDE/4G 00211147
CIM-136-JCB/4G 00211148
CIM-136/4GW 00211150
CIM-136-FPT/4GW 12V 00211153
CIM-136-FPT/4GW 24V 00211154
CIM-136-JDE/4GW 00211155
CIM-136-JCB/4GW 00211156
CIM-137/4G 00211143
CIM-137/4GW 00211151
Accessori a richiesta
Tipo Codice
Supporto CIM 40493383
Variagiri VAR-202 12V (Per centralina CIM-136) 00571549
Variagiri VAR-140 12V (Per centralina CIM-137) 00571543
Flussostato FAP-200 00500312

ZW-SMART: AVVERTENZE

Per la programmazione della CIM-13X non utilizzare il PLUGIN build:1.0.7367.24989; ove richiesto il “Pid 1” utilizzare la build:1.0.7424.35208 o successiva. Questa è disponibile dalla versione 1.0.7425.26197 del software ZW-SMART.

DOWNLOAD

Manuale
Manuale d'uso e istruzione CIM-136/4GW
Manuale d'uso e istruzione CIM-137/4GW
Manuale d'uso e istruzione ELCOS Smart Control
Manuale programmazioni tecniche CIM-136 /4GW
Manuale programmazioni tecniche CIM-137/4GW
Manuale programmazioni tecniche CIM-13X - Tabelle
Software
Software di aggiornamento firmware ZW-Upgrade
Solo per utenti autorizzati
Software di programmazione ZW-SMART rel. 1.2.8852.34423
